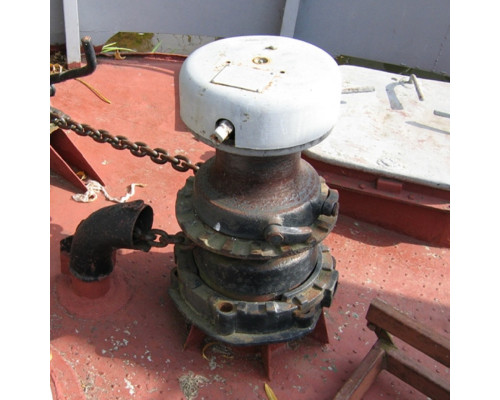

ШР-6 Шпиль ручной

Шпиль ручной ШР-6

Цена указана без НДС и действительна при оплате на ООО. При оплате на ИП возможна скидка до -30%.

В настоящее время в качестве ручных широкое применение получили судовые шпили с рукояточным приводом семи типоразмеров ШР1 — ШР7 с номинальными тяговыми усилиями на турачке (барабане) до 7 кН и на звездочке до 6,5 кН: ШР1 и ШР2 — швартовные с барабаном без звездочки; ШРЗ — ШР5 — якорно-швартовные с барабаном и звездочкой, отлитым за одно целое; ШР6 — ШР7 — якорношвартовные, оборудованные колодочным тормозом и раздельно отлитыми барабаном и якорной звездочкой.

Швартовный барабан 7 (рис. 133), отлитый заодно со звездочкой 9, у ручных шпилей вращается на втулках 5 и 8 вокруг оси-баллера 6, жестко закрепленного в фундаментной раме 11. В головке (верхней части) шпиля на двух опорах смонтирован горизонтальный вал 1, проходящий через отверстие в баллере. На концах горизонтального вала закреплены конические шестерни 2 и съемная рукоятка 4. Вращение горизонтального вала передается ведомой шестерне 5, соединенной с верхней торцовой поверхностью швартовного барабана 7. К нижней части звездочки на пальцах шарнирно прикреплены собачки 10, перемещающиеся при вращении барабана по соответствующим храповым выступам, сделанным в фундаментной раме 11. Как только вращение рукоятки прекращается, собачки упираются в выступы на раме и стопорят барабан от обратного вращения.
